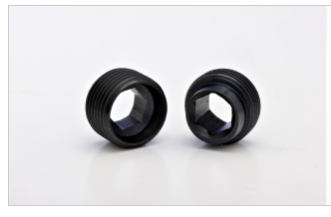

HLS-ZS 特殊/通孔细牙薄型

HLS-ZS 特殊/通孔细牙薄型 - 标准材质及表面处理-尺寸和扭矩表...


HLS-ZS 特殊/通孔细牙薄型 尺寸表・扭矩表



※下单时请参考各表格,备注您所需产品的尺寸x螺距,材料,表面处理
HLS(HARDLOCK紧定螺钉) - ZS(通孔细牙薄型) - 材料/表面处理 - 公称尺寸/螺距
(例)
・HLS-ZS 8级 BO M16x1.5-F
・HLS-ZS 8级 BO M20x1.5-F

标准材料・表面处理方式

尺寸硬度 (材料)表面处理
M14~M368级(S45C调质 / 表面硬度 33~44HRC)BO: 四三酸化铁皮膜(发黑处理)

※其他材料或表面处理方式咨询请直接联系我们。

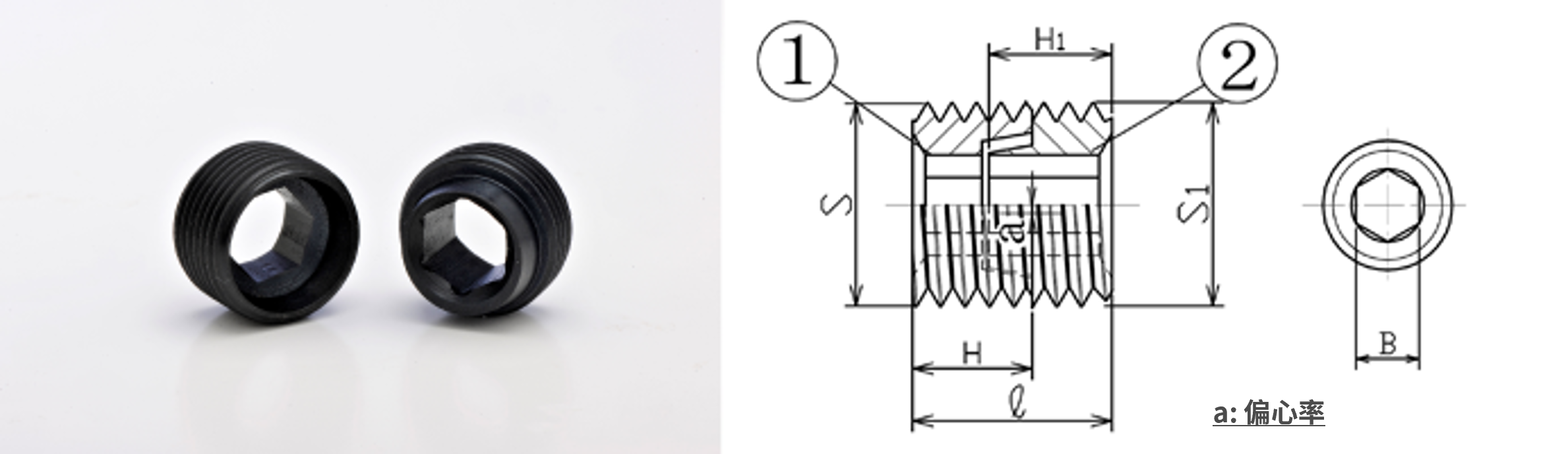

尺寸表 (M14-M36)

单位:毫米(mm)


* 您可以下载产品的 CAD 数据。点击这里了解详情

尺寸螺距固定螺钉①锁紧螺钉②总长度
(约)
六角孔
①②通用
重量/套参考拧紧扭矩
(N・m)
固定螺钉(凹)/
锁紧螺钉(凸)通用
(※材料/硬度通用)
保证扭矩
S,S1细牙H公差H1公差B公差(g)
M141.510±0.2910±0.29176+0.02
+0.14
1229 ~ 3452
M161.510±0.2910±0.29178+0.03
+0.18
1566 ~ 78120
M201.512±0.3512±0.352010+0.03
+0.18
28121 ~ 143220
M241.512±0.3512±0.352014+0.05
+0.23
35204 ~ 241370
M301.512±0.3512±0.352017+0.05
+0.23
57539 ~ 637980
M361.518±0.3518±0.353117+0.05
+0.23
162539 ~ 637980

※内六角紧定螺钉外形尺寸符合JIS B1177(2007) / ISO 4026 标准
※螺纹公差范围符合JIS B0209(2001) / ISO 965 6g标准
※参考拧紧扭矩是按六角扳手保证扭矩的 60% 大小计算得出的。(JIS B 4648)
※请注意,尺寸/规格如有变化,恕不另行预告。
