HLS-TP(HLS-D) / 销/标准型 尺寸表・扭矩表

※下单时请参考各表格，备注您所需产品的尺寸x螺距，材料，表面处理
HLS(HARDLOCK紧定螺钉) - TP(销/通孔) - 材料/表面处理 - 公称尺寸/螺距 - L长度
(例)
・HLS-P 8级 BO M16x2.0 L100
・HLS-P 8级 BO M20x2.5 L200

标准材料・表面处理方式

尺寸	硬度 (材料)	表面处理
M14～M36	8级（S45C调质 / 表面硬度 33～44HRC）	BO: 四三酸化铁皮膜（发黑处理）

※其他材料或表面处理方式咨询请直接联系我们。

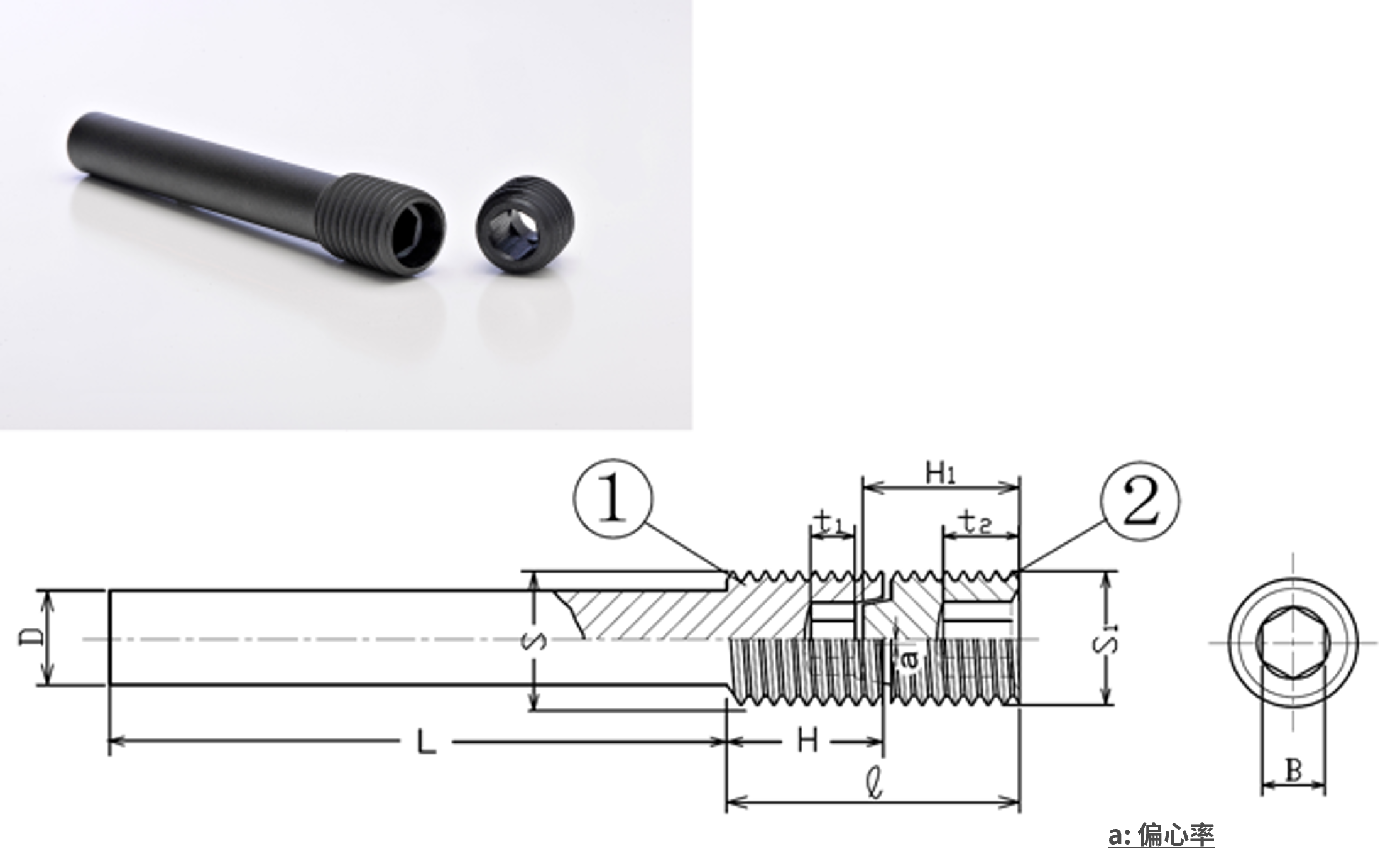

尺寸表 (M14-M36)

单位：毫米(mm)

* 您可以下载产品的 CAD 数据。点击这里了解详情

尺寸	螺距		L	固定螺钉①			锁紧螺钉②			螺纹部 长度 (约)	六角孔 ①②通用		销（Pin） 直径		销（Pin） 孔直径		重量/ 套	参考拧紧扭矩 （N・m） 固定螺钉（凹）/ 锁紧螺钉（凸） 通用 （※材料/硬度通用）	保证 扭矩
S，S1	C: 粗牙	F: 细牙		H	公差	t1	H1	公差	t2	ℓ	B	公差	D	公差	A	公差	（g）
M14	2.0	1.5	100	20	±0.42	≧5	16	±0.35	9	32	6	+0.02 +0.14	10	0 -0.2	6	±0.2	59	29 ~ 34	52
M16	2.0	1.5	100	20	±0.42	≧6	20	±0.42	12	36	8	+0.03 +0.18	12	0 -0.2	7	±0.2	87	66 ~ 78	120
		/	200														146
M20	2.5	1.5	100	25	±0.42	≧6	20	±0.42	12	40	10	+0.03 +0.18	16	0 -0.2	10	±0.2	145	121 ~ 143	220
		/	200														239
M24	3.0	1.5	100	35	±0.42	≧7	25	±0.42	15	54	12	+0.05 +0.23	20	0 -0.2	12	±0.2	224	204 ~ 241	370
		/	200														345
M30	3.5	/	100	40	±0.42	≧7	30	±0.42	20	64	17	+0.05 +0.23	24	0 -0.2	17	±0.2	348	539 ~ 637	980
			200														507
M36	4.0	/	100	40	±0.5	≧7	35	±0.5	20	68	17	+0.05 +0.23	30	0 -0.2	17	±0.2	703	539 ~ 637	980
			200														1,060

※内六角紧定螺钉外形尺寸符合JIS B1177(2007) / ISO 4026 标准
※螺纹公差范围符合JIS B0209(2001) / ISO 965 6g标准
※参考拧紧扭矩是按六角扳手保证扭矩的 60% 大小计算得出的。(JIS B 4648)
※请注意，尺寸/规格如有变化，恕不另行预告。
