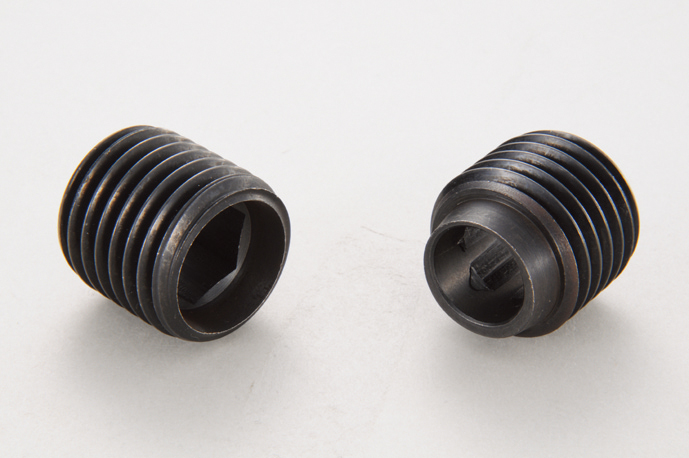

HLS-T(HLS-B) / 标准通孔型
HLS-T(HLS-B) / 标准通孔型 - 标准材质及表面处理-尺寸和扭矩表...
HLS-T(HLS-B) / 标准通孔型 - 标准材质及表面处理-尺寸和扭矩表...
HLS-T(HLS-B) / 标准通孔型 尺寸表・扭矩表
※下单时请参考各表格,备注您所需产品的尺寸x螺距,材料,表面处理
HLS(HARDLOCK紧定螺钉) - T(通孔型) - 材料/表面处理 - 公称尺寸/螺距
(例)
・HLS-T 8级 BO M16x2.0
・HLS-T 8级 BO M30x3.0标准材料・表面处理方式
尺寸 硬度 (材料) 表面处理 M12~M36 8级(S45C调质 / 表面硬度 33~44HRC) BO: 四三酸化铁皮膜(发黑处理) ※其他材料或表面处理方式咨询请直接联系我们。
尺寸表 (M12-M36)
单位:毫米(mm)
* 您可以下载产品的 CAD 数据。点击这里了解详情

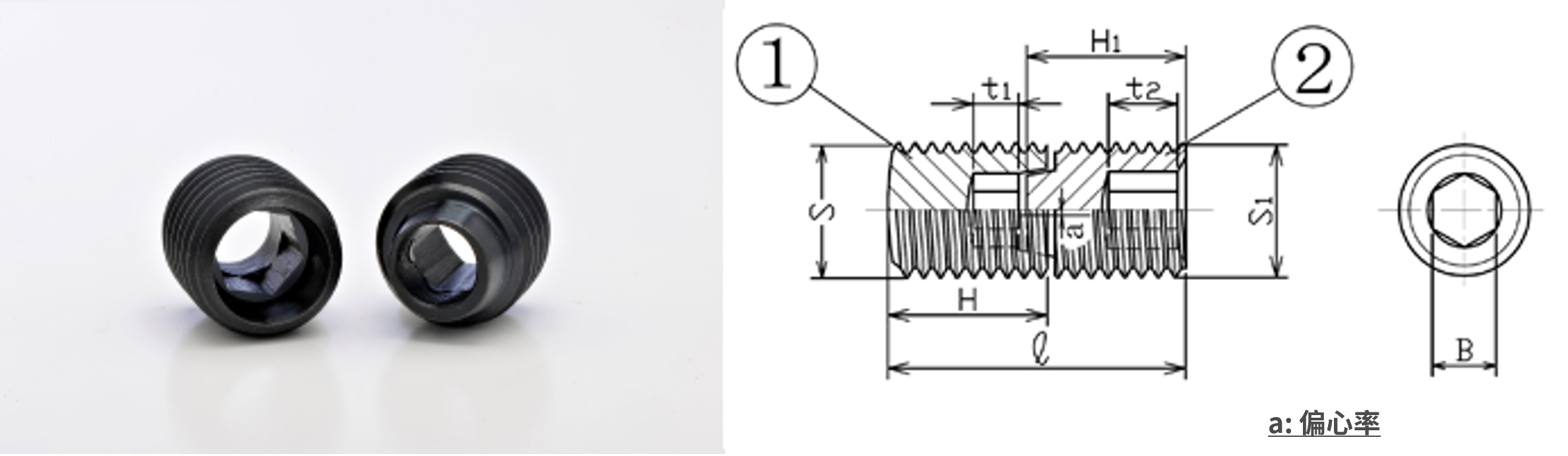

尺寸 螺距 固定螺钉① 锁紧螺钉② 总长度/套
(约)六角孔
①②通用通孔直径 重量/套 参考拧紧扭矩
(N・m)
固定螺钉(凹)/
锁紧螺钉(凸)通用
(※材料/硬度通用)保证扭矩 S,S1 C: 粗牙 F: 细牙 H 公差 t1 H1 公差 t2 ℓ B 公差 A,A1 公差 (g) M12 1.75 - 16 ±0.35 ≧2 16 ±0.35 ≧5 29 6 +0.02
+0.146 +0.2 13 29 ~ 34 52 M14 2.0 1.5 16 ±0.35 ≧2 16 ±0.35 ≧6 28 6 +0.02
+0.146 +0.2 18 29 ~ 34 52 M16 2.0 1.5 20 ±0.42 ≧4 20 ±0.42 ≧8 36 8 +0.03
+0.188 +0.2 29 66 ~ 78 120 M20 2.5 1.5 20 ±0.35 ≧5 20 ±0.35 ≧10 35 10 +0.03
+0.1810 +0.2 44 121 ~ 143 220 M24 3.0 1.5 30 ±0.42 ≧6 25 ±0.42 ≧12 44 12 +0.05
+0.2312 +0.2 81 204 ~ 241 370 M30 3.5 1.5 30 ±0.42 ≧9 30 ±0.42 ≧15 54 17 +0.05
+0.2317 +0.2 134 539 ~ 637 980 M36 4.0 1.5 35 ±0.5 ≧8 35 ±0.5 ≧15 63 17 +0.05
+0.2317 +0.2 293 539 ~ 637 980 ※内六角紧定螺钉外形尺寸符合JIS B1177(2007) / ISO 4026 标准
※螺纹公差范围符合JIS B0209(2001) / ISO 965 6g标准
※参考拧紧扭矩是按六角扳手保证扭矩的 60% 大小计算得出的。(JIS B 4648)
※请注意,尺寸/规格如有变化,恕不另行预告。
