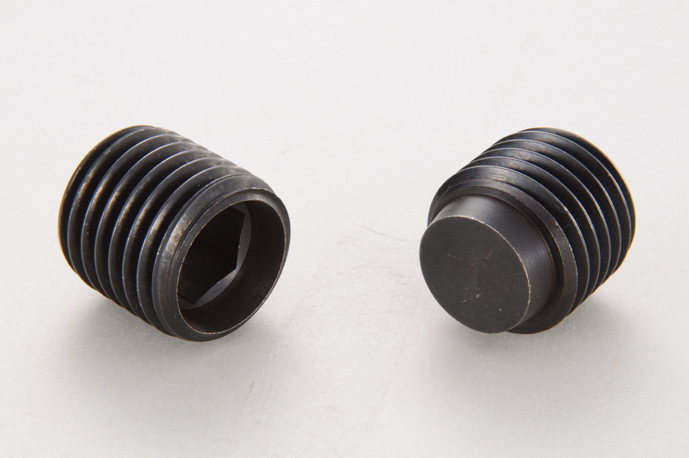

HLS(HLS-A) / 标准型 尺寸表・扭矩表

※下单时请参考各表格，备注您所需产品的尺寸x螺距，材料，表面处理
HLS(HARDLOCK紧定螺钉) - 材料/表面处理 - 公称尺寸/螺距
(例)
・HLS 10级 BO M16x2.0
・HLS 8级 BO M30x3.5

标准材料・表面处理方式

尺寸	硬度 (材料)	表面处理
M8～M20（粗牙）	10级（SCM435调质 / 表面硬度 45～53HRC）	BO: 四三酸化铁皮膜（发黑处理）
M8～M20（细牙）/ M22～M36	8级（S45C调质 / 表面硬度 33～44HRC）	BO: 四三酸化铁皮膜（发黑处理）

※其他材料或表面处理方式咨询请直接联系我们。

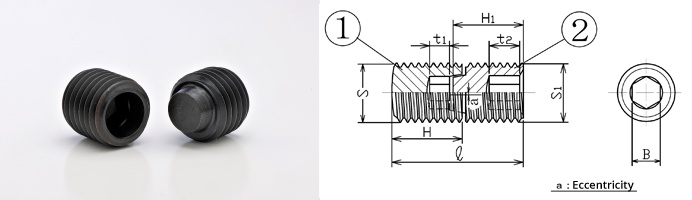

尺寸表 (M8-M36)

单位：毫米(mm)

* 您可以下载产品的 CAD 数据。点击这里了解详情

尺寸	螺距		固定螺钉①			锁紧螺钉②			总长度/套 (约)	六角孔 ①②通用		重量/套	参考拧紧扭矩 （N・m） 固定螺钉（凹）/ 锁紧螺钉（凸）通用 （※材料/硬度通用）	保证扭矩
S，S1	C: 粗牙	F: 细牙	H	公差	t1	H1	公差	t2	ℓ	B	公差	（g）
M8	1.25	/	10	±0.29	≧2.5	10	±0.29	≧5	17.5	4	+0.02 +0.10	4	9 ~ 10	16
M10	1.5	/	12	±0.35	≧3	12	±0.35	≧6	21	5	+0.02 +0.14	8	17 ~ 20	30
M12	1.75	1.5	16	±0.35	≧5	16	±0.35	≧8	29	6	+0.02 +0.14	16	29 ~ 34	52
M14	2.0	1.5	16	±0.35	≧4	16	±0.35	≧8	28	6	+0.02 +0.14	22	29 ~ 34	52
M16	2.0	1.5	20	±0.42	≧6	20	±0.42	≧10	36	8	+0.03 +0.18	37	66 ~ 78	120
M18	2.5	1.5	20	±0.42	≧6	20	±0.42	≧10	36	10	+0.03 +0.18	47	66 ~ 78	120
M20	2.5	1.5	20	±0.42	≧7	20	±0.42	≧12	35	10	+0.03 +0.18	52	121 ~ 143	220
M22	2.5	1.5	25	±0.42	≧10	25	±0.42	≧15	45	12	+0.03 +0.18	79	204 ~ 241	370
M24	3.0	1.5	25	±0.42	≧9	25	±0.42	≧15	44	12	+0.03 +0.21	95	204 ~ 241	370
M30	3.5	1.5	30	±0.42	≧9	30	±0.42	≧15	54	17	+0.03 +0.21	161	539 ~ 637	980
M36	4.0	1.5	35	±0.5	≧8	35	±0.5	≧15	63	17	+0.03 +0.21	368	539 ~ 637	980

※内六角紧定螺钉外形尺寸符合JIS B1177(2007) / ISO 4026 标准
※螺纹公差范围符合JIS B0209(2001) / ISO 965 6g标准
※参考拧紧扭矩是按六角扳手保证扭矩的 60% 大小计算得出的。(JIS B 4648)
※请注意，尺寸/规格如有变化，恕不另行预告。
