HARDLOCK防松螺母的特征

世界公认的防松效果

1.1 Junker(容克)式螺纹松动试验(螺纹轴的横向重复载荷作用下的松动试验)

通过向螺栓轴垂直方向施加载荷强制使螺纹松动的代表性试验，包括符合德国工业标准: DIN65151的Junker(容克)式螺丝松动试验(下文简称Junker试验)和符合美国航空航天标准: NAS3350/3354的横向冲击试验，即NAS试验。
螺丝松动现象在紧固件实际使用现场一直是一个难题，而Junker博士所开发的Junker式试验机是第一个能在试验中使螺栓轴向力为0的设备。

•

•

各种螺母松动对比试验结果






1.1.1 松动原理及HARDLOCK防松螺母的防松功能




* 参考资料 Akira Yamamoto (2005)：螺丝的故事，p.79 日本标准协会



1.1.2 其他试验条件下轴垂直方向上重复载荷引起松动的试验

(1) 不同振幅的Junker测试结果

供試品

螺栓	六角螺栓 M12 强度等级 4.8
螺母	六角螺母，HARDLOCK防松螺母 M12 强度等级 4 带电镀

試験条件

初期轴向力	8.1kN 螺栓屈服点的 30%
测试级别	幅度±0.35、±0.5、±0.75mm

比较三种振幅（ ±0.35、±0.5、±0.75 ）与恒定紧固轴向力的松动测试

◇ 进行Junker试验前，在螺栓和螺母上做标记，使其可以看到松动，并验证松动程度。

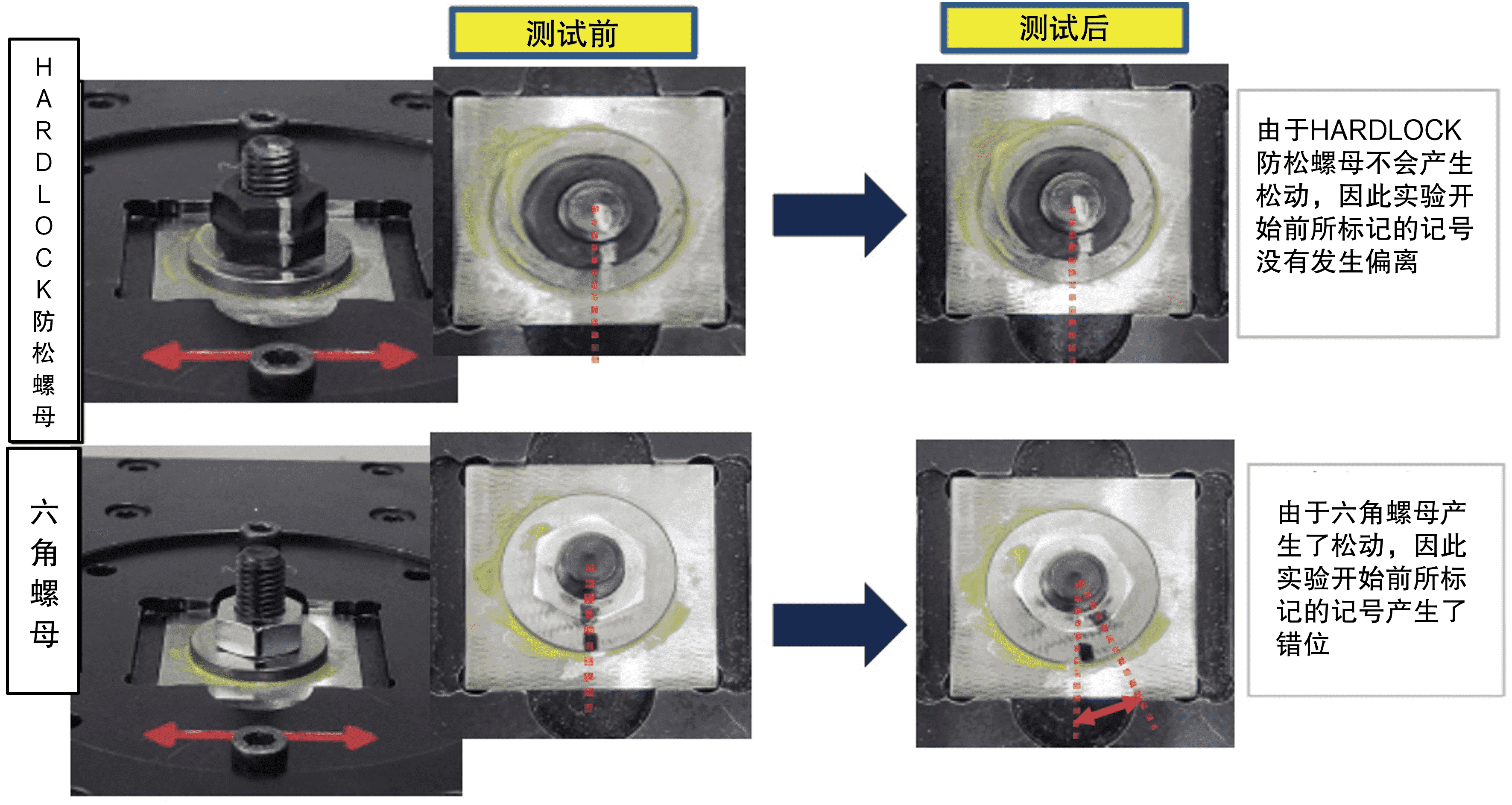

测试级别 振幅 ± 0.35mm  测试前后试样照片

(2) 異なる初期軸力でのユンカー式試験結果

试验样品

螺栓	六角螺栓 M12 强度等级 4.8
螺母	六角螺母，HARDLOCK防松螺母 M12 强度等级 4  带电镀

试验条件

振幅	± 0.35mm
测试等级	初期轴向力为屈服点的 70%、50%、30%

比较三种紧固轴向力（70%、50%、30%）在相同振幅下的松动测试

◇ 进行Junker试验前，在螺栓和螺母上做标记，使其可以看到松动，并验证松动程度。

试验等级 初期轴向力：屈服点的50%  试验前后试样照片
